Tabel Tekanan Freon R404A: Lengkap + Diagram Tekanan
Freon R404A merupakan salah satu refrigeran yang paling banyak digunakan pada freezer komersial, cold storage, mesin pendingin restoran, dan unit pendingin industri. Untuk teknisi maupun pemilik usaha yang bergerak di bidang HVACR, memahami tabel tekanan Freon R404A adalah hal krusial karena tekanan kerja yang tidak tepat dapat menyebabkan overheating, kerusakan kompresor, konsumsi listrik berlebih, hingga kebocoran refrigeran.
Artikel ini menyajikan tabel tekanan R404A paling lengkap, dilengkapi diagram tekanan, cara membaca tekanan kerja, contoh perhitungan, serta parameter normal pada sistem pendingin.
Keyword Sekunder / LSI yang Digunakan
- tekanan kerja R404A
- tekanan hisap dan tekan R404A
- tekanan evaporator R404A
- tekanan kondensor R404A
- suhu dan tekanan freon
- PT chart R404A
- superheat dan subcooling R404A
- tekanan normal kulkas R404A
- tekanan rendah dan tinggi AC freezer
📌 Pengertian Freon R404A & Karakteristiknya
R404A adalah refrigeran campuran (blend) yang terdiri dari R125, R143A, dan R134A. Refrigeran ini dikembangkan sebagai pengganti R502 dan banyak digunakan pada sistem low temperature.
Karakteristik R404A:
- Tekanan kerja lebih tinggi dibanding R22.
- Sangat stabil pada suhu rendah (—40°C sampai +10°C).
- Memiliki glide temperature rendah, sehingga relatif stabil saat ekspansi.
- Tidak merusak ozon (ODP = 0).
📌 Tabel Tekanan Freon R404A (Paling Lengkap)
Tabel berikut menggabungkan data suhu vs tekanan (Pressure–Temperature Chart / PT Chart).
Semua angka dalam satuan:
- Tekanan = PSI (pounds per square inch)
- Suhu = °C
| Suhu (°C) | Tekanan R404A (PSI) |
|---|---|
| -40°C | 2.4 PSI |
| -35°C | 4.7 PSI |
| -30°C | 7.9 PSI |
| -25°C | 11.9 PSI |
| -20°C | 16.9 PSI |
| -15°C | 22.9 PSI |
| -10°C | 30.4 PSI |
| -5°C | 39.4 PSI |
| 0°C | 50.3 PSI |
| 5°C | 63.4 PSI |
| 10°C | 78.9 PSI |
| 15°C | 97.5 PSI |
| 20°C | 119 PSI |
| 25°C | 144 PSI |
| 30°C | 173 PSI |
| 35°C | 206 PSI |
| 40°C | 244 PSI |
📌 Diagram Tekanan Freon R404A (Pressure Curve)

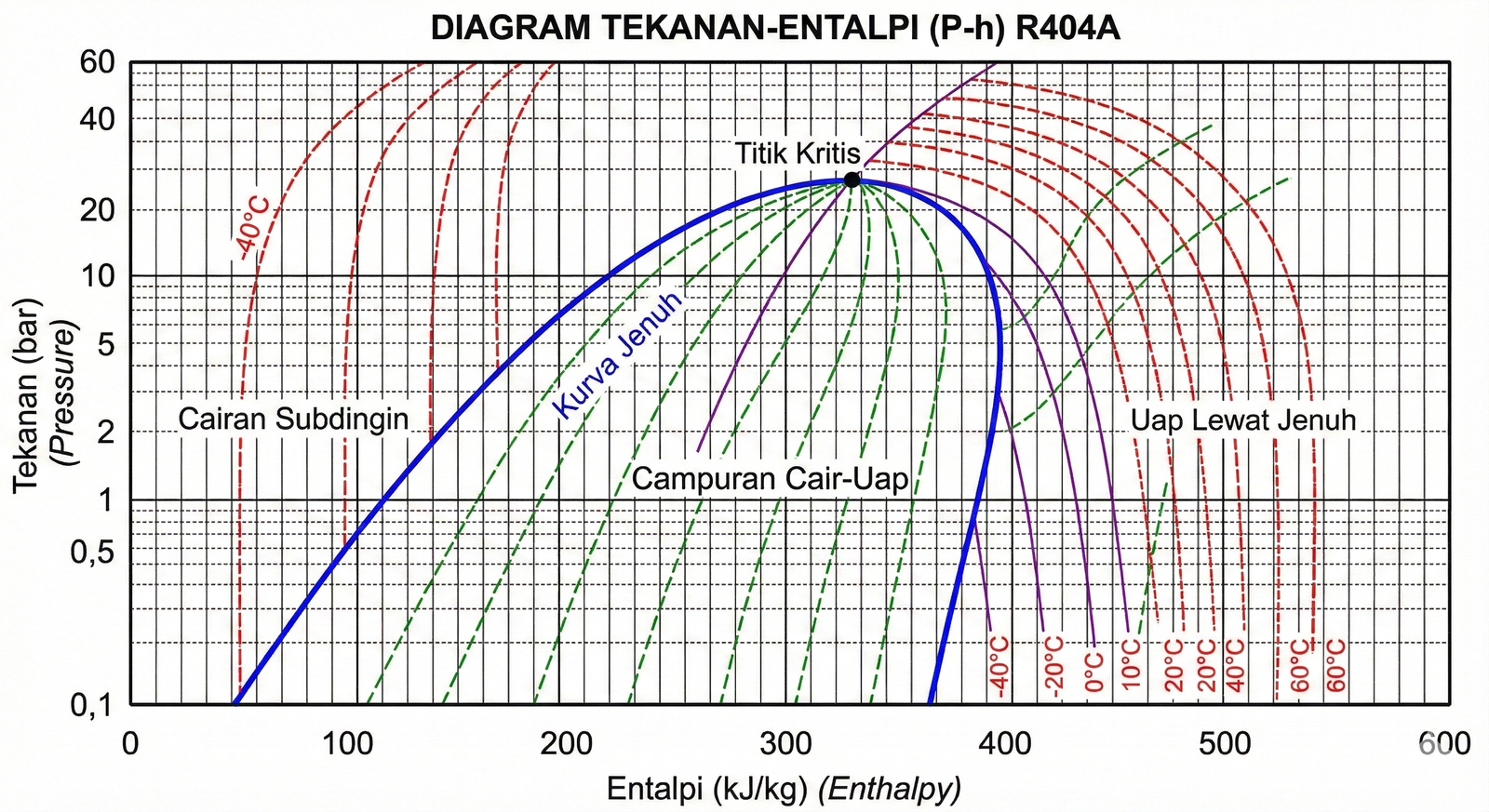

[DIAGRAM TEKANAN R404A] Representasi kurva tekanan terhadap suhu, memperlihatkan kenaikan tekanan secara eksponensial pada suhu di atas 20°C.
📌 Tekanan Normal R404A pada Sistem Pendingin
Berikut panduan tekanan kerja standar:
1. Tekanan Hisap (Low Pressure / Suction) – Side Low
- Sistem freezer komersial: 10–25 PSI
- Chiller suhu rendah: 5–18 PSI
- Cold storage: 8–22 PSI
2. Tekanan Tekan (High Pressure / Discharge) – Side High
- Kondisi ruangan 25–35°C: 180–260 PSI
- Kondensor kurang bersih bisa naik: 280–320 PSI
📌 Cara Membaca Tekanan Freon R404A dengan Manifold Gauge
1. Periksa tekanan hisap
Tekanan terlalu rendah → indikasi refrigeran kurang / evaporator beku.
Tekanan terlalu tinggi → beban pendinginan terlalu berat atau overcharge.
2. Cek tekanan high side
Jika melewati 300 PSI, ini tanda:
- kondensor kotor
- kipas kondensor mati
- refrigeran overcharge
3. Periksa Superheat
Normal: 5–12°C
Superheat terlalu tinggi → aliran freon kurang.
Superheat terlalu rendah → risiko floodback ke kompresor.
4. Periksa Subcooling
Normal: 5–10°C
Subcooling tinggi → indikasi overcharge atau kondensor overcooling.
Baca Juga:
📌 Contoh Perhitungan Tekanan R404A Berdasarkan Suhu
Misal evaporator berada di -15°C.
Berdasarkan tabel, tekanan ideal = 22.9 PSI.
Jika hasil pengukuran manifold hanya 15 PSI, maka:
- Kemungkinan refrigeran kurang 15–25%.
- Evaporator berisiko frosting.
📌 Penyebab Tekanan R404A Tidak Normal
1. Refrigeran kurang
Ciri: Suction rendah, superheat tinggi.
2. Filter dryer tersumbat
Ciri: Subcooling rendah, tekanan hisap drop.
3. Kebocoran sistem
Area rawan: kapiler, sambungan flare, kondensor.
4. Kompresor lemah
Tekanan high tidak bisa naik, cooling tidak optimal.
5. Kipas kondensor mati
Tekanan high naik ekstrem hingga 300+ PSI.
📌 Tips Menjaga Tekanan R404A Tetap Ideal
- Bersihkan kondensor minimal 1–2 kali per bulan.
- Gunakan manifold gauge yang dikalibrasi.
- Lakukan pemvakuman 20–30 menit sebelum pengisian ulang.
- Gunakan refrigeran murni (hindari campuran tidak jelas).
❓ FAQ (Pertanyaan yang Sering Ditanyakan)
1. Berapa tekanan normal Freon R404A?
Tekanan hisap 10–25 PSI dan tekanan tekan 180–260 PSI saat suhu ruangan 25–35°C.
2. Apakah R404A cocok untuk kulkas rumah?
Tidak ideal. R404A lebih cocok untuk freezer komersial dan cold storage.
3. Bagaimana tanda overcharge R404A?
Tekanan high side terlalu tinggi (280–320 PSI), subcooling naik, kompresor panas.
4. Apakah tekanan R404A lebih tinggi dari R22?
Ya, R404A memiliki tekanan kerja lebih tinggi sehingga memerlukan komponen khusus.
5. Bagaimana cara mengetahui kebocoran R404A?
Gunakan leak detector electronic atau bubble test pada sambungan flare.
📌 Kesimpulan
Tabel Tekanan Freon R404A adalah panduan penting dalam memastikan sistem pendingin bekerja optimal. Dengan memahami hubungan suhu dan tekanan, teknisi maupun pemilik usaha dapat mendeteksi masalah lebih cepat, mencegah kerusakan kompresor, menghemat listrik, dan menjaga stabilitas suhu penyimpanan.
Pastikan selalu memeriksa tekanan hisap, tekanan tekan, superheat, dan subcooling untuk memastikan sistem R404A tetap pada kinerja terbaiknya.
