Menyambung genset langsung ke instalasi rumah atau gedung tanpa handle pemindah bukan cuma berisiko korsleting — dalam kasus terburuk, arus dari genset bisa “bocor” kembali ke jaringan PLN dan membahayakan petugas yang sedang memperbaiki kabel di luar. Handle listrik 3 phase hadir sebagai solusi wajib, bukan sekadar aksesori tambahan.

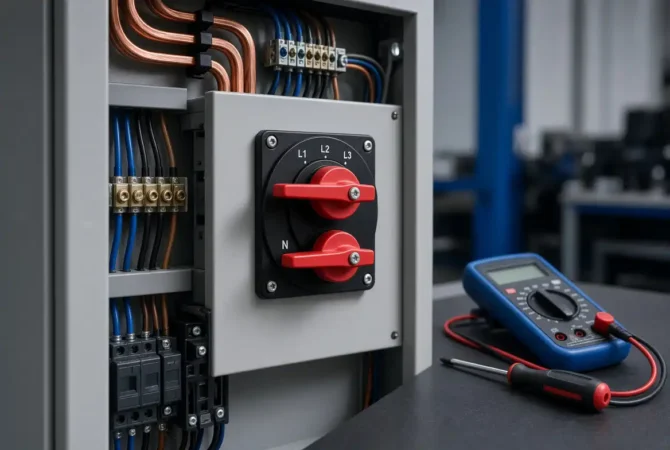

Handle listrik 3 phase, atau dikenal juga sebagai Change Over Switch (COS), adalah saklar mekanis yang berfungsi memindahkan sumber daya listrik antara PLN dan genset secara manual, khusus untuk instalasi bertegangan 3 fasa (380V) yang umum dipakai gedung komersial, pabrik, atau rumah dengan daya besar. Artikel ini membahas fungsi handle 3 phase, alat dan bahan yang dibutuhkan, langkah pemasangan step-by-step, hingga perbedaannya dengan sistem otomatis (ATS).
Apa Itu Handle Listrik 3 Phase dan Kenapa Dibutuhkan?
Mencegah Backfeed
Mengisolasi jalur PLN dan genset secara total agar arus dari satu sumber tidak “bocor” ke sumber lain.
Melindungi Peralatan
Mencegah lonjakan arus yang bisa merusak genset maupun perangkat elektronik saat listrik PLN kembali menyala.
Keselamatan Petugas PLN
Menghindari risiko sengatan listrik pada teknisi PLN yang mengira jaringan sudah benar-benar mati.
Peringatan keselamatan: Pekerjaan ini melibatkan tegangan 380V AC yang berbahaya. Jika Anda tidak berpengalaman dengan instalasi kelistrikan, sangat disarankan menyerahkan pemasangan kepada teknisi listrik bersertifikat.
Alat dan Bahan yang Dibutuhkan
| Alat/Bahan | Fungsi |
|---|---|
| Handle/COS 3 phase sesuai kapasitas Ampere | Komponen utama pemindah jalur listrik |
| Tespen dan multimeter | Memverifikasi tidak ada arus sebelum mulai bekerja |
| Obeng set (plus dan minus) | Mengencangkan baut terminal pada handle |
| Kabel NYY/NYAF sesuai kapasitas daya | Penghantar dari sumber PLN dan genset ke handle |
| Sarung tangan isolasi & sepatu safety | Alat pelindung diri (APD) wajib saat bekerja dengan listrik |
Langkah Pemasangan Handle Listrik 3 Phase
- Matikan MCB utama pada KWH meter PLN, lalu gunakan tespen untuk memastikan benar-benar tidak ada arus yang mengalir sebelum menyentuh kabel apa pun.
- Pasang handle di lokasi yang mudah diakses, idealnya dekat panel distribusi utama, dengan casing yang terlindung dari air dan debu.
- Sambungkan kabel dari output KWH meter PLN ke terminal input pertama pada handle (biasanya ditandai “PLN” atau “I”), pastikan urutan fasa R-S-T-N sesuai dan baut terminal terkunci kencang.
- Sambungkan kabel dari output genset ke terminal input kedua pada handle (ditandai “Genset” atau “II”), dengan urutan fasa yang sama persis agar tidak terjadi kesalahan rotasi motor pada beban 3 phase.
- Hubungkan terminal output handle ke panel distribusi utama yang melayani seluruh instalasi listrik gedung/rumah.
- Pasang sistem grounding — hubungkan kerangka genset dan panel handle ke batang arde yang tertanam di tanah sebagai proteksi tambahan dari kebocoran arus.
- Uji coba bertahap — nyalakan MCB PLN, pastikan handle di posisi PLN berfungsi normal, lalu matikan PLN dan uji perpindahan manual ke posisi genset.
Untuk pemahaman dasar wiring 3 fasa pada beban seperti motor kompresor, referensi terminal dan resistansi kumparannya bisa dilihat di panduan wiring kompresor: C, S, R, Overload, Relay, yang membantu memahami prinsip dasar kelistrikan sebelum menangani instalasi berskala lebih besar.
“Kesalahan paling fatal dalam pemasangan handle 3 phase bukan pada pemilihan kapasitas Ampere, melainkan pada urutan fasa R-S-T yang tertukar antara sisi PLN dan genset — akibatnya motor 3 phase yang biasanya berputar searah jarum jam bisa berbalik arah saat sumber dipindah, berpotensi merusak mesin produksi yang terhubung.”
Handle Manual vs Automatic Transfer Switch (ATS)
| Aspek | Handle Manual (COS) | ATS Otomatis |
|---|---|---|
| Cara kerja | Operator menarik tuas secara manual saat listrik padam/kembali | Perpindahan sumber terjadi otomatis tanpa campur tangan manusia |
| Biaya | Lebih terjangkau | Lebih mahal karena ada komponen kontrol elektronik |
| Waktu respons | Tergantung kecepatan operator hadir di lokasi | Hitungan detik setelah listrik padam |
| Cocok untuk | Rumah/usaha kecil dengan operator standby | Fasilitas kritis (rumah sakit, data center) yang tidak boleh mati listrik sedetik pun |
380VTegangan standar sistem 3 fasa
4-5 intiKabel power (fasa, netral, grounding)
R-S-T-NUrutan fasa yang wajib konsisten
Kesalahan Umum dan Risikonya
- Tidak mematikan MCB sebelum bekerja — risiko sengatan listrik fatal, langkah paling dasar yang sering diabaikan karena terburu-buru.
- Urutan fasa R-S-T tertukar antara sisi PLN dan genset, menyebabkan motor 3 phase berputar terbalik saat sumber dipindah.
- Baut terminal tidak dikencangkan sempurna, menjadi penyebab utama percikan api dan panas berlebih (overheating) pada sambungan.
- Mengabaikan sistem grounding, menghilangkan jalur pembuangan arus bocor yang seharusnya melindungi pengguna dari sengatan listrik.
- Memasang kapasitas handle di bawah kebutuhan daya riil, berisiko overheating dan kerusakan dini pada komponen handle itu sendiri.
Untuk estimasi biaya instalasi listrik terkait sebagai pembanding anggaran proyek, lihat juga cara pemasangan saklar hotel (saklar tukar) yang membahas prinsip dasar sistem saklar bertingkat, meski dalam skala rumah tangga 1 fasa.
FAQ
Apakah handle 3 phase bisa dipasang sendiri tanpa teknisi?
Secara teknis bisa jika Anda memahami dasar kelistrikan 3 fasa dan menerapkan prosedur keselamatan dengan benar, namun mengingat risikonya (tegangan 380V), sangat disarankan melibatkan teknisi bersertifikat, terutama untuk instalasi berkapasitas besar.
Apa yang terjadi jika urutan fasa R-S-T tertukar?
Motor 3 phase yang terhubung ke sistem, seperti mesin produksi atau pompa, akan berputar dengan arah terbalik dari seharusnya, yang bisa merusak mekanisme mesin atau proses produksi yang bergantung pada arah putaran tertentu.
Berapa kapasitas Ampere handle yang perlu dipilih?
Sesuaikan dengan total beban daya yang akan dilayani, idealnya dengan margin aman di atas kebutuhan riil untuk mengantisipasi penambahan beban di kemudian hari.
Apakah wajib memasang grounding pada instalasi handle 3 phase?
Wajib. Grounding adalah proteksi krusial yang mengalirkan arus bocor ke tanah, mencegah risiko sengatan listrik pada pengguna yang menyentuh bodi genset atau panel dalam kondisi lembap.
Apakah handle manual dan ATS bisa dipasang bersamaan?
Bisa, sebagai sistem cadangan — beberapa instalasi memasang ATS sebagai sistem utama dengan handle manual sebagai backup jika komponen elektronik ATS mengalami kegagalan.
Untuk standar keselamatan instalasi listrik resmi di Indonesia, rujuk Persyaratan Umum Instalasi Listrik (PUIL) melalui situs resmi PLN.
Kesimpulan
Pemasangan handle listrik 3 phase adalah langkah krusial yang tidak boleh dilewatkan saat mengintegrasikan genset dengan instalasi listrik bertegangan 380V, baik untuk gedung komersial, pabrik, maupun rumah dengan daya besar. Lebih dari sekadar kenyamanan berpindah sumber daya dengan satu tarikan tuas, handle ini adalah lapisan keselamatan yang mencegah risiko backfeed, kerusakan peralatan, hingga bahaya bagi petugas PLN di luar rumah. Ketelitian pada urutan fasa, kekencangan terminal, dan sistem grounding jauh lebih menentukan keamanan instalasi dibanding sekadar memilih merek handle yang mahal. Jika ragu dengan kompleksitas kabel dan risiko tegangan tinggi yang terlibat, melibatkan teknisi listrik berpengalaman tetap menjadi investasi keselamatan yang jauh lebih berharga dibanding menghemat biaya jasa pemasangan.
