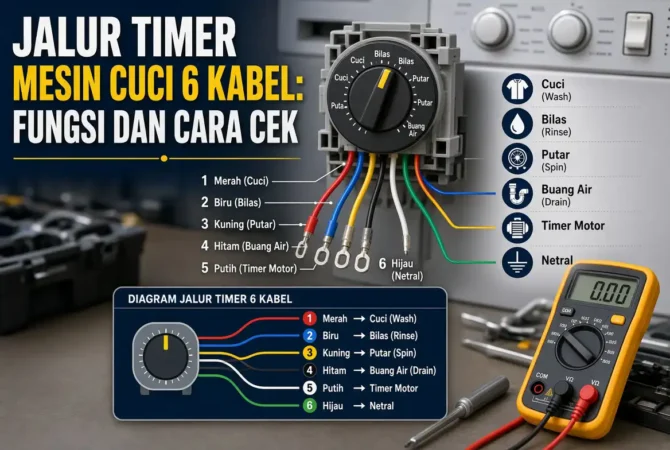

Ringkasan cepat: Timer 6 kabel biasa ditemukan pada timer pencuci mesin cuci 2 tabung semi otomatis. Enam jalur ini umumnya melayani fasa/netral listrik masuk, dua arah putaran motor pulsator (kanan-kiri), sambungan ke kapasitor, dan satu jalur bantu untuk mekanisme timer itu sendiri. Penomoran dan warna kabel pasti berbeda tiap merk, jadi jangan menyamakan buta dengan skema timer lain.
Mesin cuci 2 tabung (semi otomatis) umumnya punya dua timer terpisah: timer pencuci (wash timer) dan timer pengering/spin. Timer pencuci pada banyak model justru memakai lebih banyak jalur kabel dibanding timer spin, karena timer ini harus mengatur arah putaran motor bolak-balik (agar pakaian tercuci merata) sekaligus jadi titik hubung ke kapasitor start motor. Salah satu konfigurasi paling umum di pasaran adalah timer dengan 6 terminal kabel.
Artikel ini membahas fungsi umum tiap jalur pada timer 6 kabel, kenapa Anda tidak bisa mengandalkan satu skema “universal” untuk semua merk, cara paling aman mengidentifikasi jalur pada unit Anda sendiri, serta tanda-tanda kapan timer perlu diservis atau diganti.
Peringatan keselamatan: Timer mesin cuci terhubung langsung ke listrik AC 220V. Selalu cabut steker dari stop kontak sebelum membuka casing atau menyentuh kabel timer. Kesalahan menyambung jalur bisa menyebabkan korsleting, motor terbakar, bahkan risiko sengatan listrik. Jika ragu, gunakan jasa teknisi servis elektronik berpengalaman.
Kenapa Timer Pencuci Bisa Punya 6 Jalur Kabel?
Timer spin (pengering) biasanya lebih sederhana karena motor spin hanya berputar satu arah — sehingga jalurnya bisa cukup dengan 3-4 kabel (fasa, netral, dan sambungan ke motor). Timer pencuci berbeda: motor pulsator pada tabung cuci harus bergerak bolak-balik (kanan lalu kiri secara berulang) agar pakaian teraduk merata, dan pergantian arah ini dikendalikan oleh mekanisme di dalam timer itu sendiri menggunakan bantuan kapasitor. Kombinasi kebutuhan ini — fasa masuk, netral, dua arah motor, kapasitor, dan kadang satu jalur tambahan untuk motor penggerak timer — yang membuat sejumlah model timer pencuci berakhir dengan 6 titik sambungan kabel.
Fungsi Umum 6 Terminal pada Timer Pencuci
Karena setiap pabrikan timer (baik merek OEM Jepang lama seperti National/Panasonic generasi awal, maupun timer generik buatan China yang banyak dijual sebagai suku cadang pengganti) punya tata letak dan penomoran pin yang berbeda, tabel berikut menjelaskan kategori fungsi secara umum — bukan nomor pin pasti yang berlaku di semua timer:
| Kategori Jalur | Fungsi Umum |
|---|---|
| Fasa (Line) masuk | Menerima aliran listrik AC dari steker/saklar utama mesin cuci |
| Netral | Jalur balik arus, biasanya tersambung bersama ke motor dan komponen lain |
| Ke motor arah 1 (misal searah jarum jam) | Mengaktifkan lilitan motor untuk memutar pulsator ke satu arah |
| Ke motor arah 2 (misal berlawanan jarum jam) | Mengaktifkan lilitan motor untuk memutar pulsator ke arah sebaliknya |
| Ke kapasitor | Membantu pergeseran fasa arus agar motor bisa start dan berganti arah |
| Jalur bantu/motor timer | Menggerakkan motor kecil di dalam timer yang membuat kenop berputar mengikuti waktu |
Fasa & Netral
Dua jalur dasar ini selalu ada di hampir semua jenis timer, terlepas dari jumlah total kabelnya.
Dua Arah Motor
Ciri khas timer pencuci 2 tabung: dua jalur terpisah untuk membalik arah putaran pulsator secara berkala.
Kapasitor
Tanpa jalur ini, motor pulsator tidak akan mendapat torsi awal yang cukup untuk mulai berputar.
Motor Timer Internal
Jalur ini yang membuat kenop timer bergerak sendiri secara perlahan seiring waktu mencuci berjalan.
Kenapa Tidak Ada Skema Warna Kabel yang Berlaku Universal
Ini bagian paling penting yang sering diabaikan panduan instan di internet: warna kabel dan urutan nomor terminal pada timer mesin cuci tidak distandarkan lintas merek. Timer keluaran pabrikan Jepang lama, timer OEM lokal, dan timer generik pengganti dari China bisa punya susunan pin yang sama sekali berbeda meski sama-sama “6 kabel”. Bahkan dua unit dengan merek sama pun bisa berbeda revisi timer antar tahun produksi.
Implikasinya: Skema warna kabel (misalnya “kabel merah ke kapasitor, kabel hitam ke motor”) yang beredar di satu video tutorial belum tentu berlaku sama persis di timer milik Anda. Cara paling aman bukan menghafal kode warna dari sumber lain, melainkan mengidentifikasi ulang jalur pada unit Anda sendiri sebelum melepas kabel apa pun.
Cara Aman Mengidentifikasi Jalur Timer Sebelum Membongkar
- Foto kondisi awal sebelum melepas kabel apa pun. Ambil beberapa foto dari sudut berbeda agar bisa dijadikan referensi saat memasang kembali.
- Cari stiker diagram di badan timer atau di dalam casing mesin cuci. Banyak timer dan mesin cuci punya stiker kecil bergambar skema kelistrikan asli dari pabrik — ini jauh lebih akurat daripada skema generik dari internet.
- Gunakan multimeter mode kontinuitas untuk menelusuri jalur. Cabut listrik dari stop kontak, lalu tes kontinuitas antar terminal sambil memutar kenop timer perlahan — Anda akan menemukan pasangan terminal mana yang saling terhubung di posisi kenop tertentu.
- Tandai tiap kabel dengan label sementara (isolasi warna atau spidol) begitu fungsinya teridentifikasi, sebelum melanjutkan pekerjaan servis atau penggantian.
Tanda-Tanda Timer 6 Kabel Bermasalah
- Motor hanya berputar satu arah — mengindikasikan salah satu jalur ke motor (arah 1 atau arah 2) putus atau kontak di dalam timer aus.
- Kenop timer tidak bergerak maju seiring waktu — biasanya menandakan jalur motor internal timer bermasalah atau motor timer itu sendiri sudah lemah.
- Motor pulsator tidak mau start sama sekali — bisa disebabkan jalur ke kapasitor putus atau kapasitornya sendiri yang sudah lemah, bukan selalu masalah di timer.
- Bau gosong atau kontak timer terlihat menghitam — tanda kontak internal sudah aus akibat percikan bunga api berulang, saatnya pertimbangkan penggantian timer daripada diperbaiki.
Untuk membedakan apakah masalah benar-benar di timer atau justru di komponen lain seperti kapasitor atau motor itu sendiri, sebaiknya lakukan pengecekan bertahap dimulai dari komponen yang paling mudah diuji.
Servis Kontak vs Ganti Timer Baru
Tidak semua masalah pada timer 6 kabel berarti harus ganti unit baru. Jika kontak di dalam timer masih terlihat bagus (tidak menghitam parah) dan masalah hanya berupa kontak yang kotor atau kurang menekan sempurna, membersihkan kontak dengan contact cleaner dan sedikit menyetel ulang pegas kontak internal kadang sudah cukup. Namun jika kontak sudah aus signifikan, motor timer internal lemah, atau casing timer retak, mengganti unit timer baru — yang harganya relatif terjangkau dibanding komponen mesin cuci lain — biasanya jadi solusi yang lebih tahan lama dibanding terus menerus menyervis unit lama.
Sebelum menyalahkan timer, pastikan dulu kapasitornya masih sehat. Baca Cara Tes Kapasitor Mesin Cuci untuk memastikan sumber masalah bukan dari komponen ini.
Baca Juga:
Untuk memahami keseluruhan jalur kelistrikan mesin cuci 2 tabung di luar timer saja, lihat juga Diagram Kelistrikan Mesin Cuci 2 Tabung dan Jalur Kapasitor Mesin Cuci 2 Tabung. Jika motor tidak mau berputar sama sekali, cek dulu Penyebab Mesin Cuci Tidak Mau Berputar untuk mempersempit sumber masalah.
Untuk memahami dasar prinsip kerja motor listrik AC yang digerakkan lewat jalur-jalur ini, referensi umum bisa dibaca di artikel Motor Induksi di Wikipedia.
FAQ
Apakah semua mesin cuci 2 tabung punya timer 6 kabel?
Tidak. Sebagian model memakai timer dengan jumlah terminal berbeda (4, 5, atau lebih dari 6) tergantung desain motor dan fitur tambahan yang dimiliki mesin cuci tersebut. Jumlah 6 kabel adalah salah satu konfigurasi paling umum, bukan satu-satunya.
Bolehkah mengganti timer lama dengan timer generik yang beda merek?
Bisa, selama jumlah terminal dan fungsinya sesuai serta rating arus/tegangannya cocok dengan motor mesin cuci Anda. Namun karena tata letak pin berbeda antar merek, penyesuaian ulang jalur kabel tetap wajib dilakukan, tidak bisa asal pasang menyamakan posisi fisik semata.
Apa yang terjadi jika jalur motor arah 1 dan arah 2 tertukar saat pemasangan?
Motor kemungkinan tetap bisa hidup tapi arah putarannya jadi salah atau timer gagal membalik arah secara normal. Ini tidak selalu merusak komponen secara langsung, tapi performa pencucian jadi tidak optimal dan sebaiknya segera diperbaiki.
Apakah aman memperbaiki jalur timer sendiri di rumah tanpa alat multimeter?
Cukup berisiko. Tanpa multimeter, mengidentifikasi jalur hanya mengandalkan tebakan atau kesamaan warna kabel dari sumber lain yang belum tentu cocok dengan unit Anda — risiko salah sambung meningkat signifikan. Multimeter kontinuitas adalah alat minimal yang sebaiknya dimiliki sebelum membongkar timer.
Berapa kira-kira usia pakai wajar sebuah timer mesin cuci sebelum akhirnya harus diganti?
Tidak ada angka pasti karena sangat tergantung frekuensi pemakaian dan kualitas kontak internal timer, namun banyak pengguna melaporkan timer bertahan beberapa tahun pemakaian rutin sebelum kontaknya mulai aus dan butuh servis atau penggantian.
Kesimpulan
Memahami jalur timer mesin cuci 6 kabel sebenarnya soal memahami kategori fungsi — fasa, netral, dua arah motor, kapasitor, dan motor internal timer — bukan menghafal kode warna dari satu sumber tertentu, karena penomoran dan warna kabel sangat bervariasi antar merek dan generasi timer. Pendekatan paling aman selalu dimulai dari identifikasi ulang jalur pada unit Anda sendiri menggunakan multimeter dan stiker diagram asli, bukan meniru mentah-mentah skema dari internet.
Jika setelah identifikasi ternyata masalah bukan di kapasitor atau motor, dan kontak di dalam timer sudah terlihat aus atau menghitam, mengganti unit timer baru umumnya jadi solusi yang lebih tahan lama dibanding terus-menerus menyervis kontak yang sudah lemah.
