Panduan Teknis Otomotif
Memahami gambar komponen kopling mobil membantu pemilik kendaraan maupun calon mekanik mengenali setiap bagian yang berperan menyalurkan tenaga dari mesin ke transmisi. Panduan ini menyajikan visualisasi posisi komponen, fungsi masing-masing bagian, cara kerja sistem kopling, hingga tanda-tanda kerusakan yang perlu diwaspadai.
Bagi pembaca umum seperti pemilik mobil bertransmisi manual, memahami gambar komponen kopling membantu mengenali bagian mana yang perlu diperiksa saat muncul gejala seperti kopling selip atau perpindahan gigi yang terasa kasar. Sementara bagi pembaca profesional, seperti siswa SMK otomotif, mekanik pemula, atau teknisi bengkel, pemahaman posisi dan fungsi setiap komponen kopling menjadi dasar penting sebelum melakukan diagnosis maupun perbaikan pada sistem transmisi kendaraan.
Artikel ini menyajikan analisis mendalam mengenai gambar komponen kopling mobil beserta letak dan fungsinya, cara kerja sistem kopling langkah demi langkah, perbedaan jenis sistem kopling mekanis dan hidrolik, tanda-tanda kerusakan yang umum terjadi, serta tips perawatan agar komponen kopling tetap awet.
Apa Itu Kopling Mobil dan Kenapa Perlu Dipahami
Kopling atau clutch adalah komponen dalam sistem transmisi yang berfungsi menghubungkan dan memutuskan aliran tenaga dari mesin ke transmisi, sehingga perpindahan gigi dapat dilakukan dengan halus tanpa merusak komponen mesin maupun transmisi. Analisis fungsinya menunjukkan kopling berperan sebagai jembatan sementara: saat pedal diinjak, aliran tenaga terputus untuk memungkinkan perpindahan gigi, dan saat pedal dilepas, tenaga kembali tersalurkan sehingga mobil dapat melaju sesuai gigi yang dipilih.

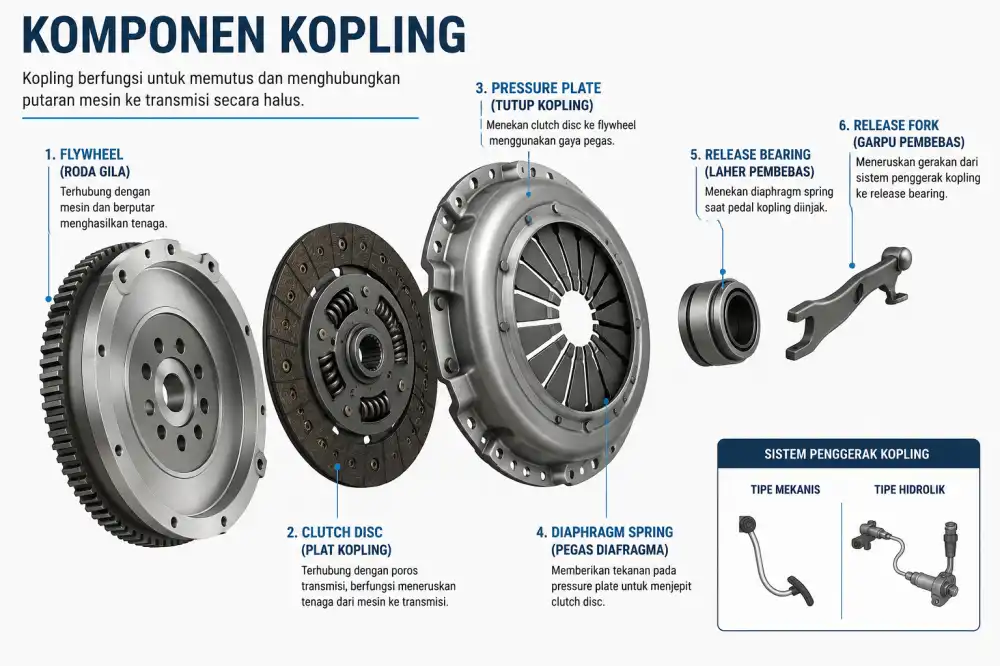

Gambar dan Posisi Komponen Utama Kopling Mobil
Untuk memahami gambar komponen kopling secara lebih mudah, berikut ilustrasi urutan posisi komponen mulai dari sisi mesin hingga sisi transmisi, sesuai alur penyaluran tenaga di dalam sistem kopling manual.
Mesin
→
Flywheel
→
Clutch Disc
→
Pressure Plate
→
Clutch Cover
→
Input Shaft
→
Transmisi
1. Flywheel (Roda Gila)
Piringan baja yang terhubung ke poros engkol mesin, menyimpan dan menghaluskan energi putaran.
2. Clutch Disc (Kampas Kopling)
Piringan berlapis material gesek yang menghubungkan mesin dan transmisi lewat gesekan terhadap flywheel.
3. Pressure Plate
Menekan clutch disc ke flywheel agar tenaga tersalur, bergerak menjauh saat pedal diinjak.
4. Diaphragm Spring
Pegas diafragma di dalam clutch cover yang mengatur tekanan pressure plate secara presisi.
5. Clutch Cover
Rumah pelindung yang menyatukan pressure plate dan diaphragm spring, terpasang pada flywheel.
6. Release Bearing
Menekan diaphragm spring akibat dorongan release fork, komponen aus yang perlu diganti berkala.
7. Release Fork & Pedal
Meneruskan gerakan dari pedal kopling menuju release bearing, baik lewat kabel maupun sistem hidrolik.
Tabel Ringkas Komponen Kopling dan Fungsinya
| Komponen | Fungsi Utama |
|---|---|
| Flywheel | Menyimpan energi putaran mesin dan menghaluskan rotasi |
| Clutch disc (kampas) | Menghubungkan/memutus rotasi mesin dan transmisi lewat gesekan |
| Pressure plate | Menekan clutch disc ke flywheel agar tenaga tersalur |
| Diaphragm spring | Mengatur besar tekanan pada pressure plate |
| Clutch cover | Rumah bagi pressure plate dan diaphragm spring |
| Release bearing | Menekan diaphragm spring saat pedal diinjak |
| Release fork | Meneruskan gerakan pedal menuju release bearing |
| Master & slave silinder | Mengubah tenaga mekanis pedal menjadi tekanan hidrolik (sistem hidrolik) |
| Transmission input shaft | Meneruskan putaran dari clutch disc ke transmisi |
Cara Kerja Kopling Mobil Langkah demi Langkah
Analisis mekanisme kopling menunjukkan proses kerja yang berbeda antara kondisi pedal diinjak dan dilepas. Saat pedal kopling diinjak, tekanan diteruskan lewat kabel atau sistem hidrolik menuju release fork, yang kemudian mendorong release bearing untuk menekan diaphragm spring. Tekanan ini membuat pressure plate tertarik menjauh dari clutch disc, sehingga tercipta celah kecil yang memutus aliran tenaga dari flywheel ke transmisi meski mesin tetap berputar. Kondisi inilah yang memungkinkan pengemudi mengganti gigi tanpa merusak komponen transmisi.
Sebaliknya, saat pedal kopling dilepas, tekanan pada release bearing hilang dan diaphragm spring kembali mendorong pressure plate menekan clutch disc ke flywheel. Gesekan antara clutch disc dan flywheel inilah yang menyalurkan kembali putaran mesin ke transmission input shaft, sehingga tenaga mesin diteruskan ke roda sesuai gigi yang telah dipilih.
2 Kondisi Utama
Seluruh gambar komponen kopling bekerja dalam dua kondisi: pedal diinjak (tenaga terputus untuk ganti gigi) dan pedal dilepas (tenaga kembali tersalur ke transmisi).
Jenis Sistem Penggerak Kopling: Mekanis vs Hidrolik
Dari sisi mekanisme penggerak pedal ke release fork, kopling mobil umumnya terbagi menjadi sistem kabel (mekanis) dan sistem hidrolik. Sistem kabel menghubungkan pedal langsung ke release fork melalui kawat baja, sementara sistem hidrolik memanfaatkan master silinder dan slave silinder yang diisi cairan hidrolik untuk meneruskan tekanan dari pedal. Analisis kelebihan sistem hidrolik terletak pada tenaga injak pedal yang lebih ringan dan respons yang lebih presisi, meski memerlukan perawatan tambahan seperti pengecekan level cairan hidrolik secara berkala.
Baca Juga:
Pada sistem kopling hidrolik, pastikan level dan kondisi cairan hidrolik tetap terjaga. Cairan yang kotor atau berkurang dapat menyebabkan perpindahan gigi terasa berat atau bahkan kebocoran pada sistem kopling.
Tanda-Tanda Komponen Kopling Bermasalah
Kopling Selip
Mesin meraung namun akselerasi lambat, biasanya karena clutch disc sudah aus.
Pedal Terasa Berat
Bisa disebabkan release bearing aus atau masalah pada sistem hidrolik.
Bau Terbakar
Gesekan berlebih akibat kebiasaan setengah kopling yang terlalu sering.
Sulit Ganti Gigi
Indikasi release fork bermasalah atau clutch disc yang sudah terlalu tipis.
Tips Merawat Komponen Kopling agar Lebih Awet
Kebiasaan berkendara sangat memengaruhi usia pakai komponen kopling. Analisis edukatifnya, kebiasaan “riding the clutch” atau menginjak pedal kopling dalam waktu lama tanpa keperluan mempercepat keausan clutch disc dan release bearing. Hindari pula kebiasaan setengah kopling yang berlebihan saat menanjak atau macet, karena gesekan berlebih dapat memicu bau terbakar dan mempercepat ausnya kampas kopling. Lakukan pemeriksaan berkala di bengkel resmi untuk memastikan seluruh komponen kopling, termasuk cairan hidrolik jika menggunakan sistem tersebut, tetap dalam kondisi optimal.
Memahami gambar komponen kopling bukan sekadar pengetahuan teknis, melainkan bekal penting untuk mengenali gejala dini kerusakan sebelum berkembang menjadi kerusakan yang lebih mahal diperbaiki.
Selain kopling pelat tunggal yang umum ditemukan pada mobil manual, ada juga jenis kopling lain dengan mekanisme berbeda. Anda bisa membaca penjelasan lengkap tentang kopling pelat tunggal untuk memperdalam pemahaman mengenai variasi sistem kopling pada kendaraan.
Baca Juga: Kopling Pelat Tunggal
Untuk referensi teknis resmi mengenai komponen dan perawatan kopling mobil, Anda dapat mengunjungi laman Auto2000, jaringan bengkel resmi Toyota di Indonesia.
FAQ Seputar Gambar Komponen Kopling Mobil
Apa saja komponen utama yang terlihat pada gambar kopling mobil?
Komponen utamanya meliputi flywheel, clutch disc, pressure plate, diaphragm spring, clutch cover, release bearing, dan release fork, yang bekerja bersama untuk menghubungkan dan memutuskan tenaga mesin ke transmisi.
Berapa lama usia pakai kampas kopling mobil?
Dalam penggunaan normal, kampas kopling umumnya bertahan sekitar tiga tahun, namun durasi ini bisa lebih pendek jika sering melakukan setengah kopling atau melepas pedal secara kasar.
Apa perbedaan sistem kopling mekanis dan hidrolik?
Sistem mekanis menggunakan kabel untuk menghubungkan pedal ke release fork, sementara sistem hidrolik memanfaatkan master dan slave silinder berisi cairan hidrolik untuk meneruskan tekanan dengan tenaga injak yang lebih ringan.
Apa penyebab kopling mobil selip?
Kopling selip umumnya disebabkan clutch disc yang sudah aus atau menipis, sehingga gesekan terhadap flywheel berkurang dan tenaga mesin tidak tersalur optimal ke transmisi meski putaran mesin tinggi.
Apakah semua mobil manual memiliki komponen kopling yang sama?
Secara umum ya, namun detail seperti jenis sistem penggerak (mekanis atau hidrolik) dan material clutch disc dapat berbeda tergantung merek dan tipe kendaraan.
Kesimpulan
Memahami gambar komponen kopling mobil beserta posisi dan fungsinya memberikan manfaat nyata, baik bagi pembaca umum yang ingin lebih peka terhadap gejala kerusakan kendaraan, maupun bagi pembaca profesional seperti siswa otomotif dan mekanik yang membutuhkan dasar teknis sebelum melakukan diagnosis dan perbaikan. Dari flywheel yang menyimpan energi putaran mesin, hingga release fork yang meneruskan gerakan pedal, setiap komponen bekerja dalam sistem yang saling terhubung untuk memastikan perpindahan gigi berjalan halus dan aman. Dengan memahami cara kerja serta tanda-tanda kerusakan sejak dini, pemilik kendaraan dapat melakukan perawatan preventif yang lebih tepat waktu, sehingga biaya perbaikan yang lebih besar akibat kerusakan komponen kopling dapat dihindari.
